溫故而知新，各位學（xue）霸們是否還記得這些細微瑣碎的知識碎片？來跟小編一起溫習一下吧。

成套設備型號含義：

·低壓BSL：B表示低壓；S表示雙面維護；L表示動力。GGD:G1表示交流低壓配電屏；G2表示元件固定，固定接線；D表示電力用柜。

·動力箱XL-10，X-箱式結構；L-動力配電；F-防塵；M-照明；R-嵌入式；W-戶外。GG-1A，GG:固定式高壓開關柜。

·XGN：X-箱式開關柜；G-固定式；N-戶內裝置。

有關國家標準含義：

·GB-國家標準；JG-建筑工業標準；DL-電力工業標準；JB-機械工業標準；SDJ-水力工業標準。

·在成套配電系統中，工作與控制的電壓有交流（AC）直流（DC）之區分，“J、Z”、AC、DC、（+、-），交流額定電壓有380V、220V、10KV、6KV,簡稱低壓、高壓。電路圖有一次系統圖、電器平面布置圖、控制保護圖（又稱原理圖）、二次接線安裝圖，我們作為參與生產、安裝成套產品者應該知道、懂得、熟悉系統中大部分圖形、文字、符號、代號、作用與功能、含義。

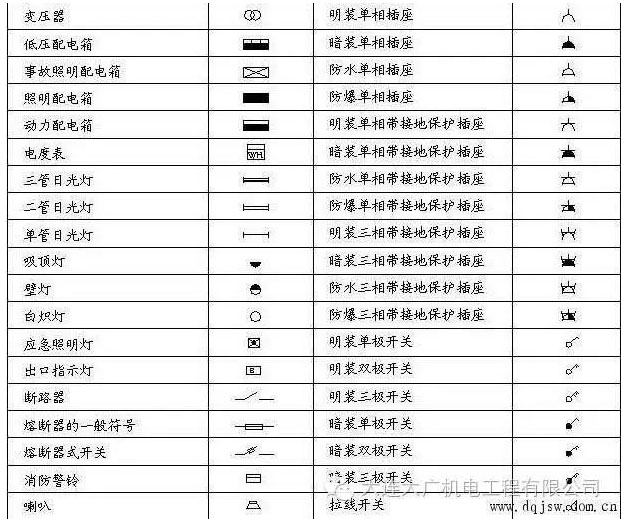

下圖是圖紙中常見符號的實際意義

在電氣施工圖中常用的符號含義：

·U:電壓，單位“V”

·I:電流，單位“A”

·R:電阻，單位“Ω”

·U:額定電壓

·UE:額定工作電壓

·UI:額定絕緣電壓

·UC:額定輔助電路電壓

·IE：額定工作電流

·I:電流瞬時值

·ICW:額定短時耐變電流

·COSφ：功率因素

·AC:交流

·DC:直流

·IP:外殼防護等級

·PE：保護導體

·N:中性導體

·PEN:接地的中性導體

·安全工作電壓：50V

·安全工作電流：30MA

身為一名文科生的小編看完這些表示懵懵的，wuli同仁們感覺如何？如果你覺得這些太low，可向小編提供更完整更高逼格的專業知識，小編非常歡迎同仁們的分享哦。
