通過以下項目實體照片分析暖通工程中個別部位所存在安裝問題向大家展示，以便提升企業在暖通安裝方面的質量水平，對不符合安裝質量要求的部位提前作好預控，使暖通工程更加完善，提高精品工程的整體安裝水平。

執行標準

GB50242-2002建筑給排水及采暖工程施工質量驗收規范 ；

GB50243-2002 通風與空調工程施工質量驗收規范；

GB50235-97工業金屬管道工程施工及驗收規范；

GB50261-1005自動噴淋水滅火系統施工及驗收規范；

GB50096-2011住宅設計規范；

JGJ142-2015地面輻射供暖技術規程

CJJ/T29-98建筑排水硬聚氯乙烯管道工程技術規程；

住宅示范工程統一細部作法；

05系列建筑標準設計圖集及相關的施工工藝標準、操作規程。

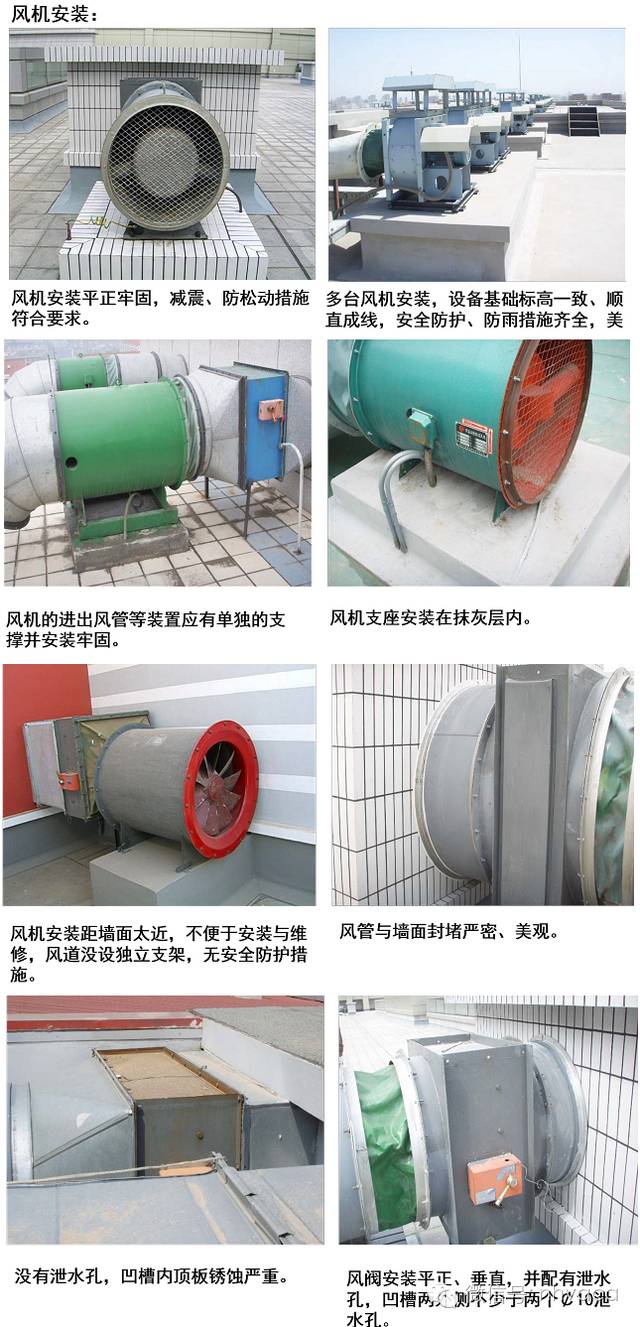

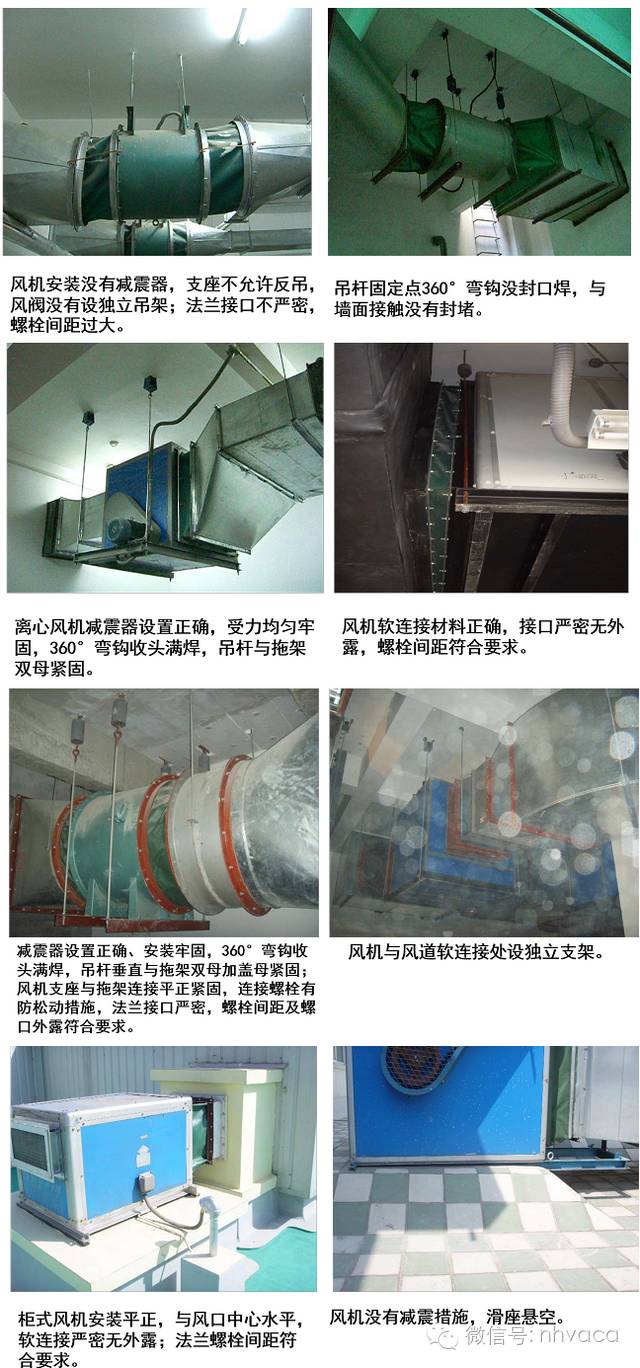

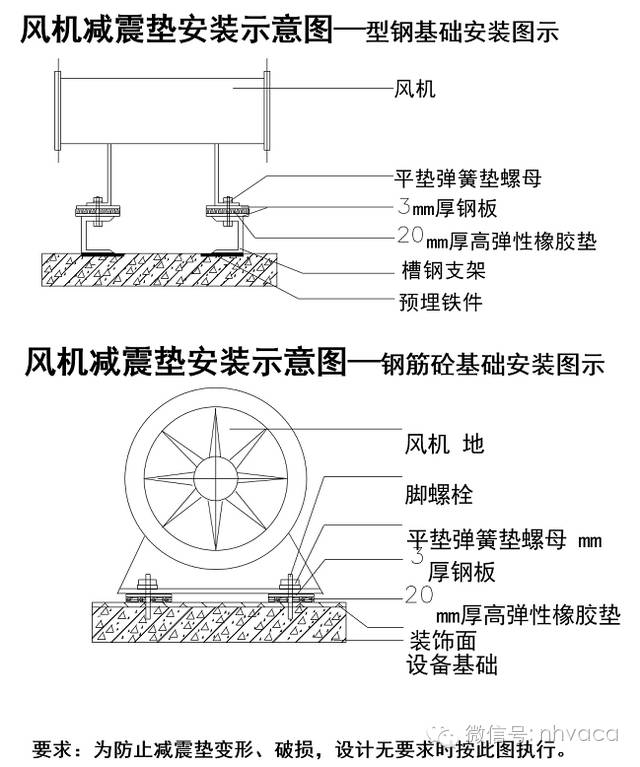

風機安裝

執行GB50243-2002通風與空調工程施工質量驗收規范：6.3.9、7.2.1、7.2.2、7.3.1、除應執行本規范，還應執行符合國家及地區有關標準及圖集。

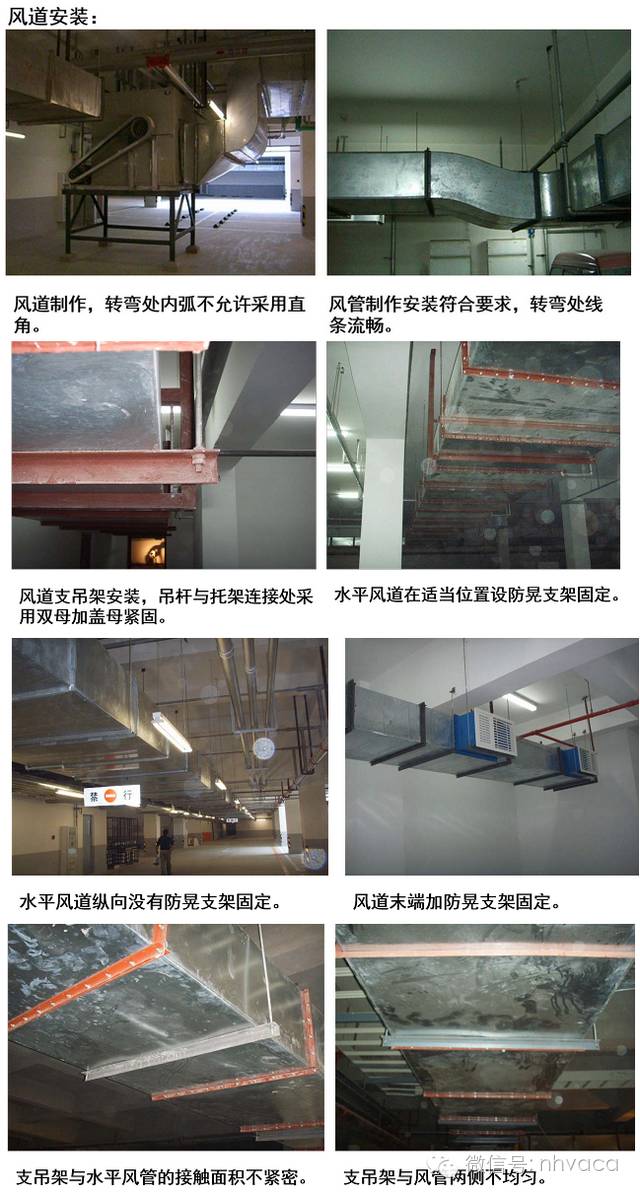

風道安裝

執行GB50243-2002 4.2.6、4.2.7、4.3.7、6.3.1、 6.3.3、6.3.5，風道支、吊架安裝執行GB50243-2002 6.3.4

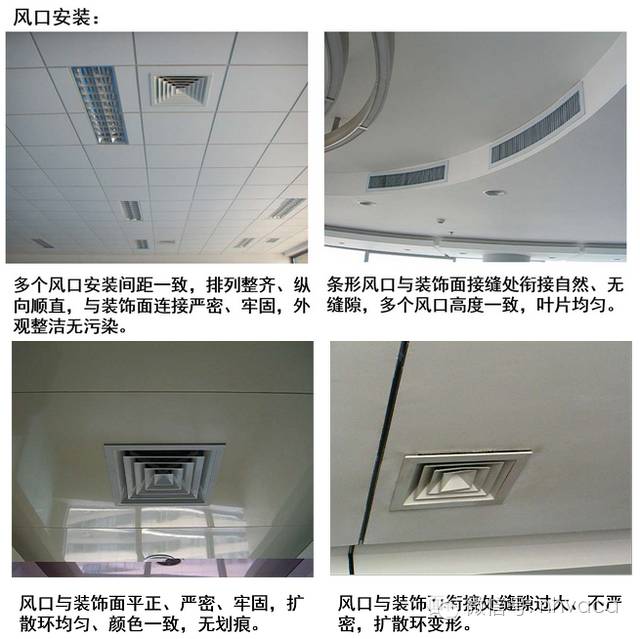

風口安裝

執行GB50243-2002 5.3.12、6.3.11

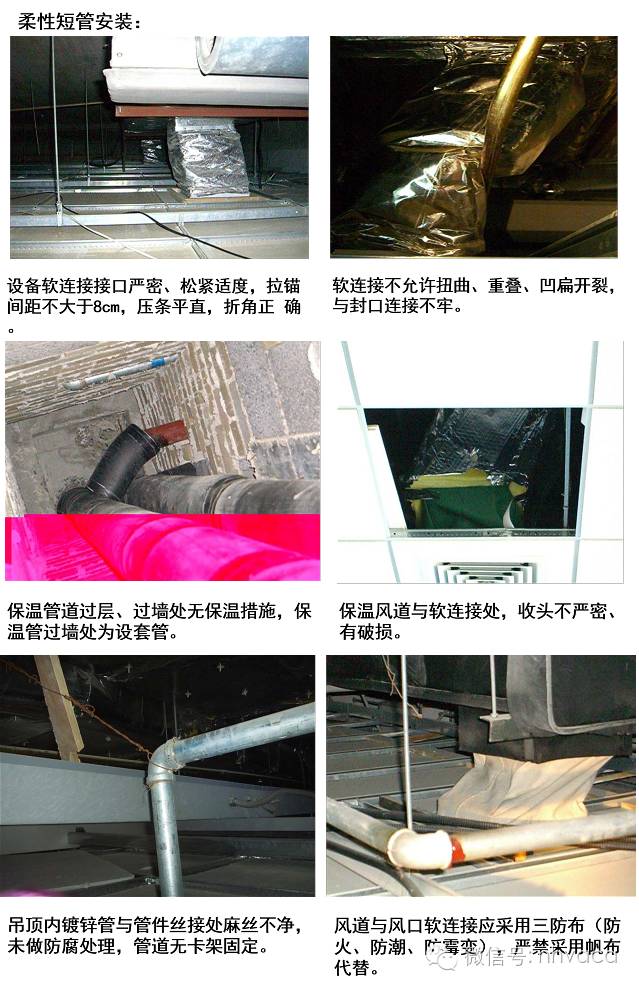

柔性短管安裝

執行GB50243-2002 5.3.9條

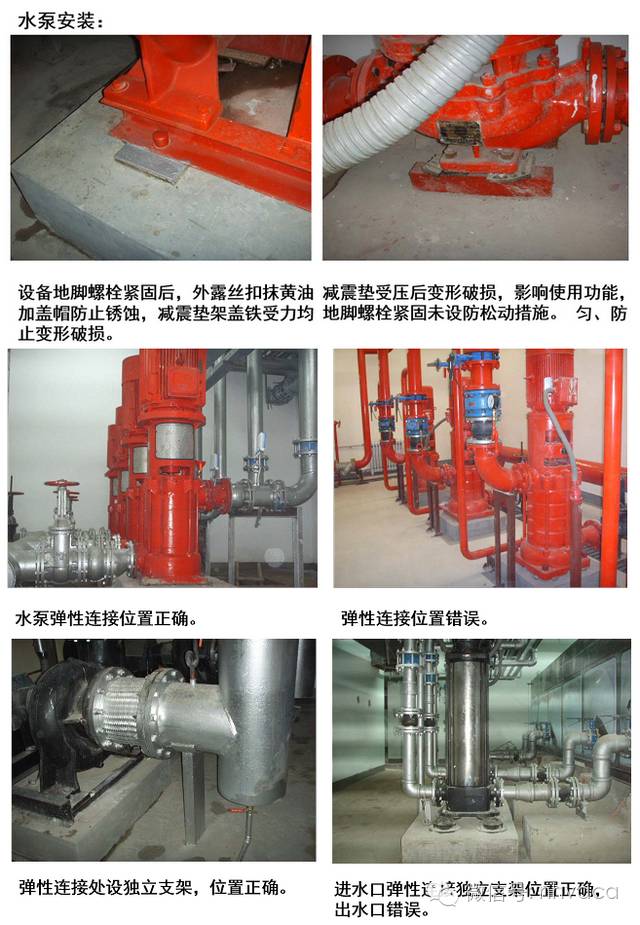

水泵安裝

執行GB50243-2002 4.41、4.4.2條、9.3.12、9.2.2條。

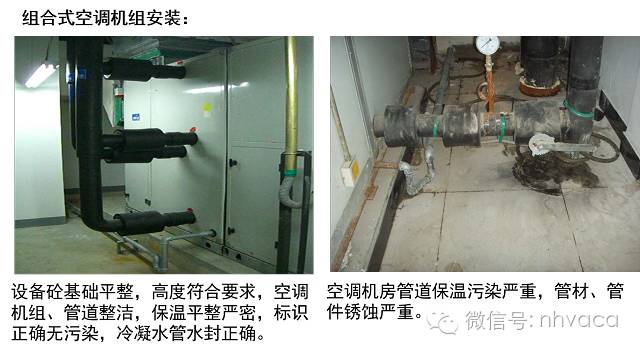

組合式空調機組安裝

執行7.3.2條。

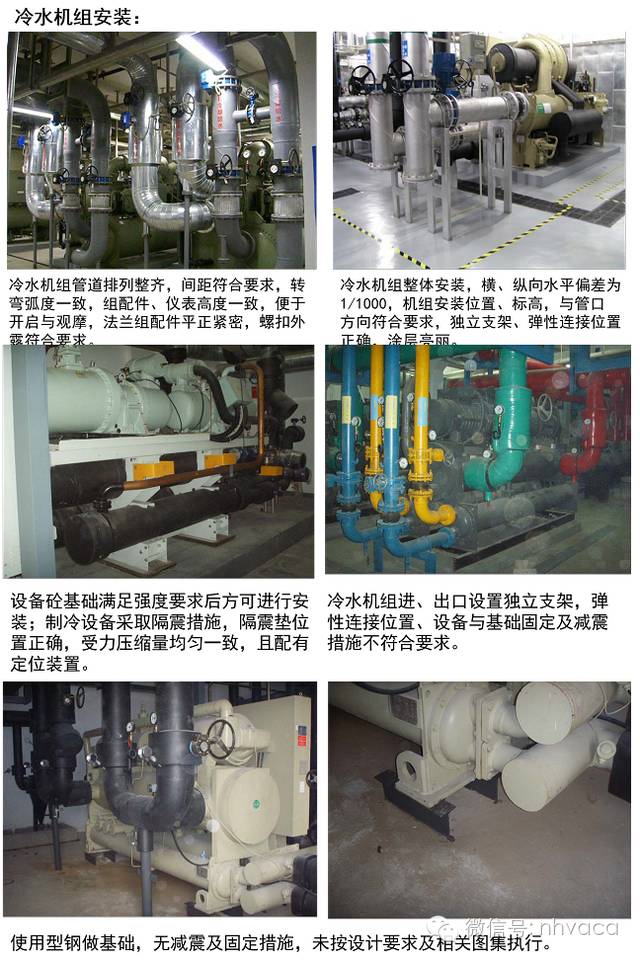

冷水機組安裝

執行GB50243-2002 8.2.1、8.2.7、8.3.1及相關圖集。

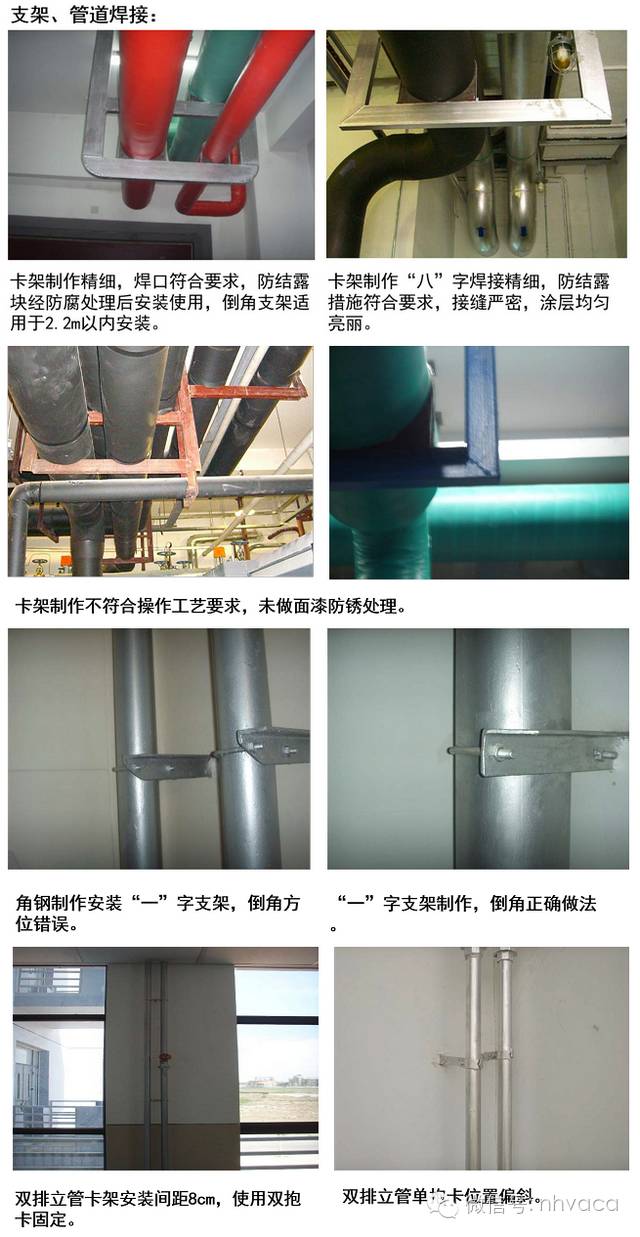

支架、管道焊接

GB50243-2002 9.1.3、9.3.2，GB242-2002 11.2.9、11.2.10，GB50235-97 5.0.3、5.0.5。要求焊工必須通過焊接技能考試，必須具有符合施焊位置和施焊材質范圍的焊工合格證。

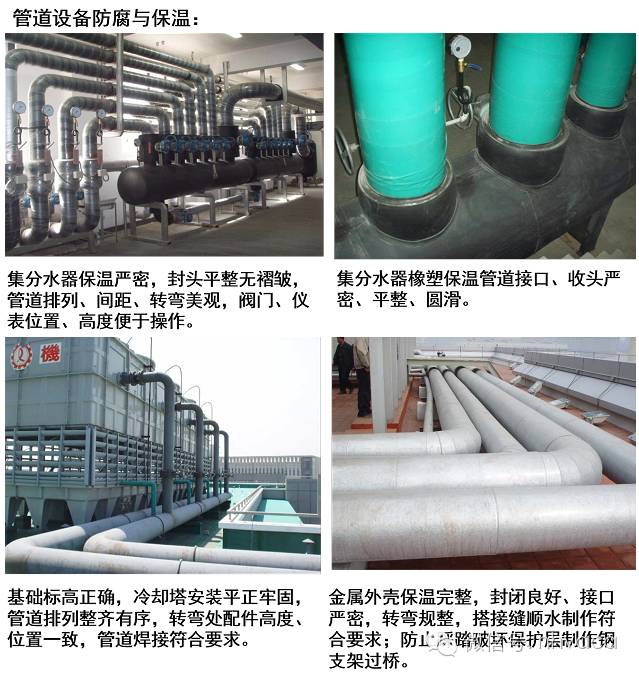

管道設備防腐與保溫

執行GB50243-2002 9.3.15、10.1.4、 10.3.1、10.3.4、10.3.5、10.3.6、10.3.8。

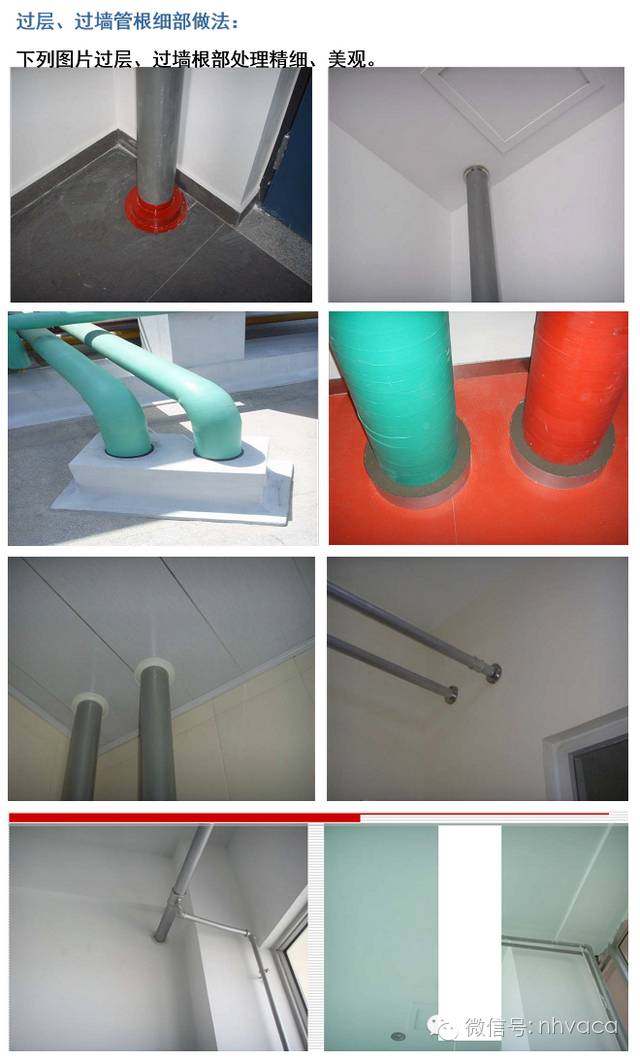

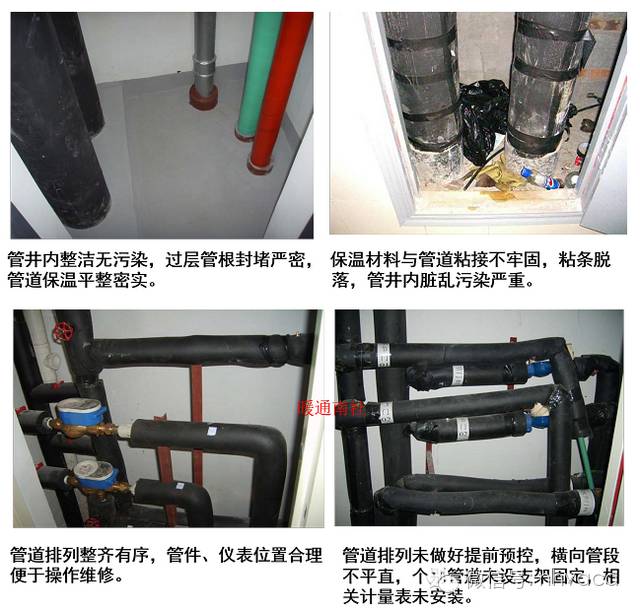

管井內管道安裝細部做法：

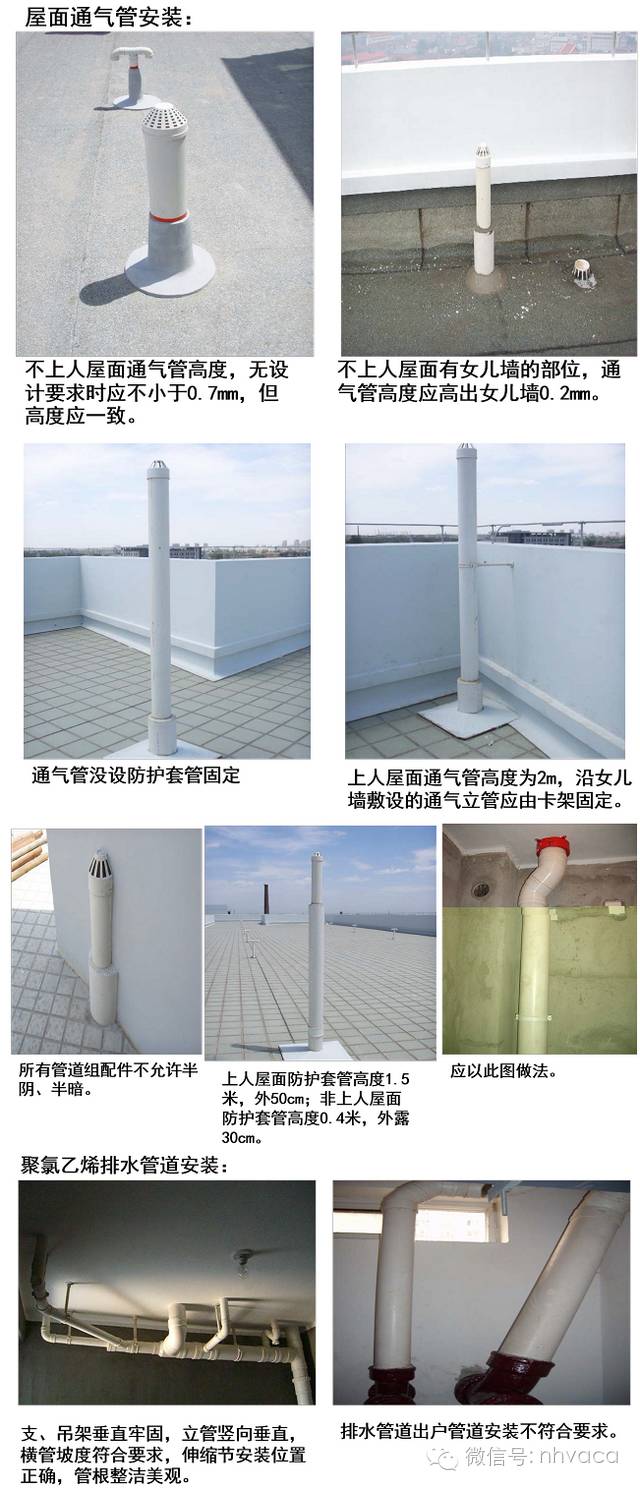

屋面通氣管、聚氯乙烯排水管安裝

執行GB50242-2002 建筑給排水及采暖工程施工質量驗收規范5.2.10，建筑排水硬聚氯乙烯管道工程技術規程4.1.13、4.5.4。

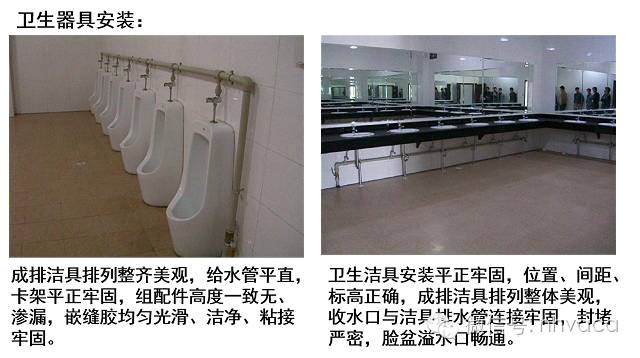

衛生器具安裝

執行GB50242-2002 7.1.3、7.1.4、7.2.6。

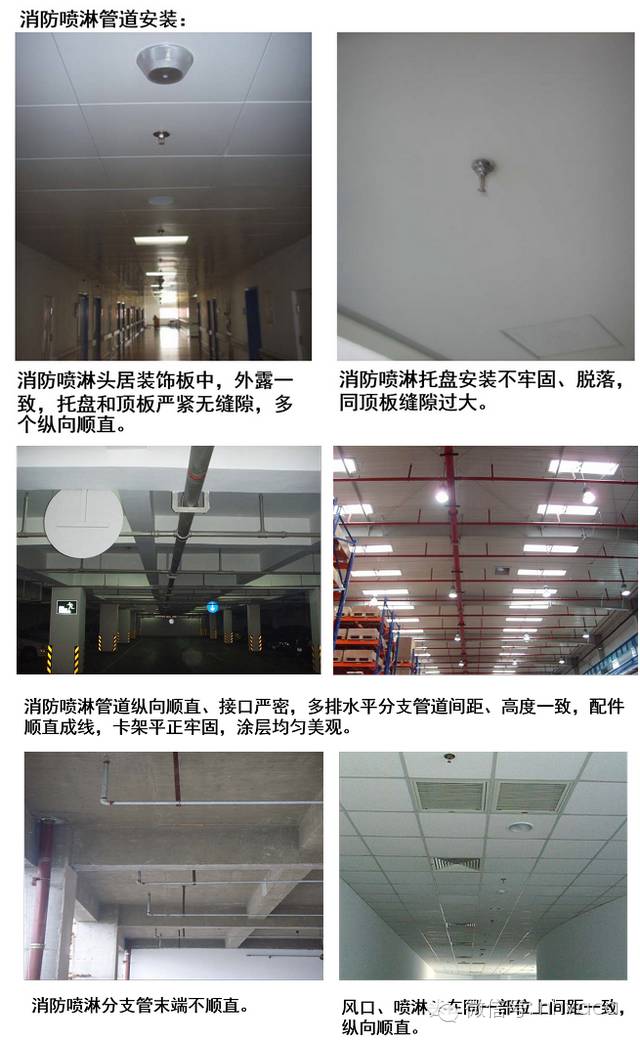

消防噴淋管道

安裝執行：GB50261-2005自動噴淋滅火系統施工驗收規范5.1.8，GB50242-2002 4.1.3規定。

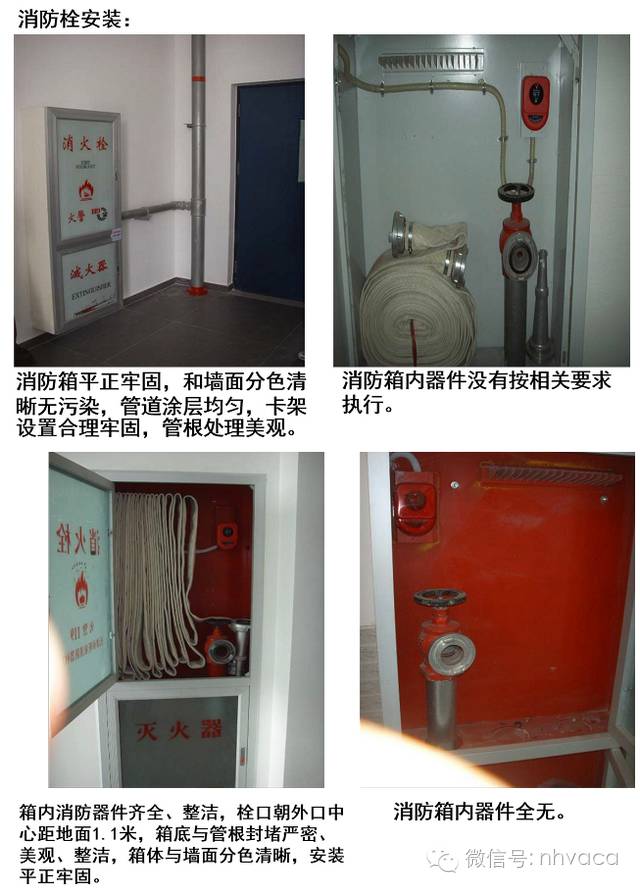

消防栓安裝

執行GB50242-2002  4.3.2、4.3.3條

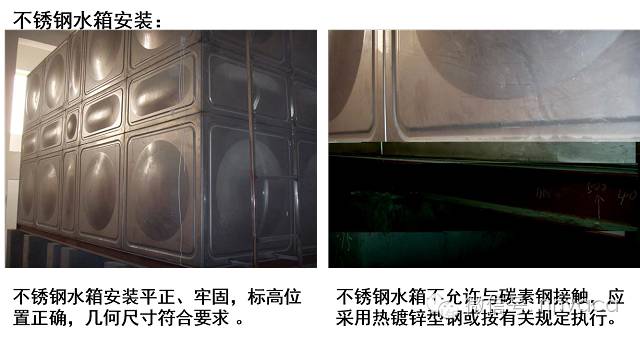

不銹鋼水箱安裝

執行GB50242-2002  4.4、4.5，GB50243-2002 6.3.1 第8條，GB50235-976.3.23。

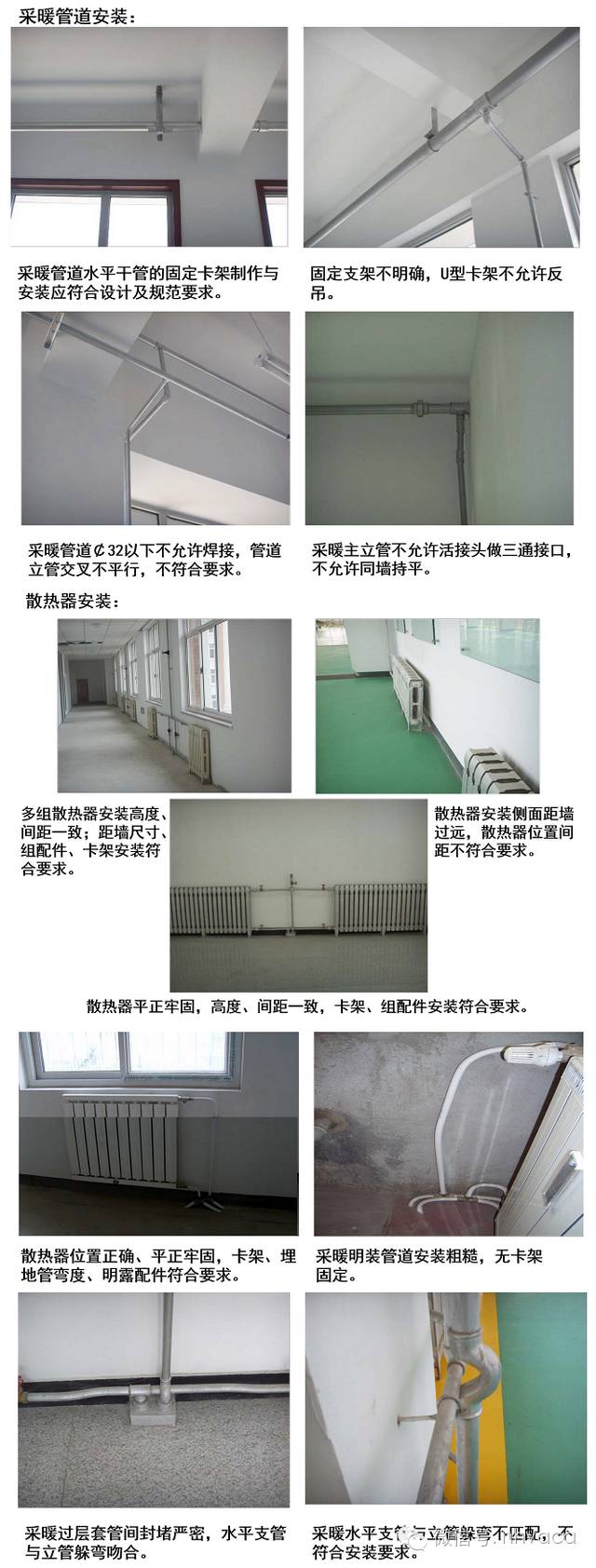

采暖管道、散熱器安裝

散熱器安裝執行GB50242-2002  3.2.6、3.3.6-3.3.9、 3.3.15、5.2.9、8.2.15、8.2.16、8.3.5、9.2.9、9.2.15、8.3.7。

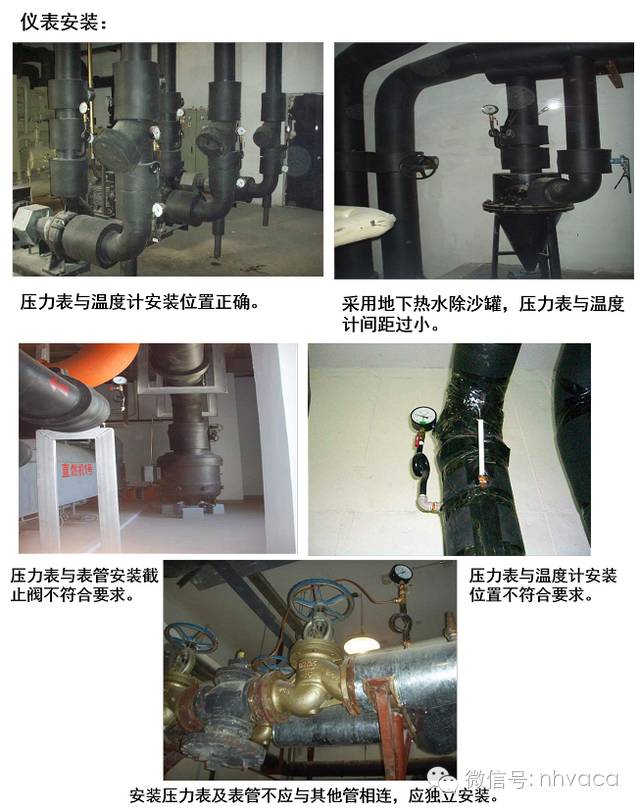

儀表、三通等安裝

儀表安裝執行：GB3043-2002   10.3.2，GB50235-97   9.0.9

三通旋塞考克門安裝要求執行：GB50242-200213.4.6、13.4

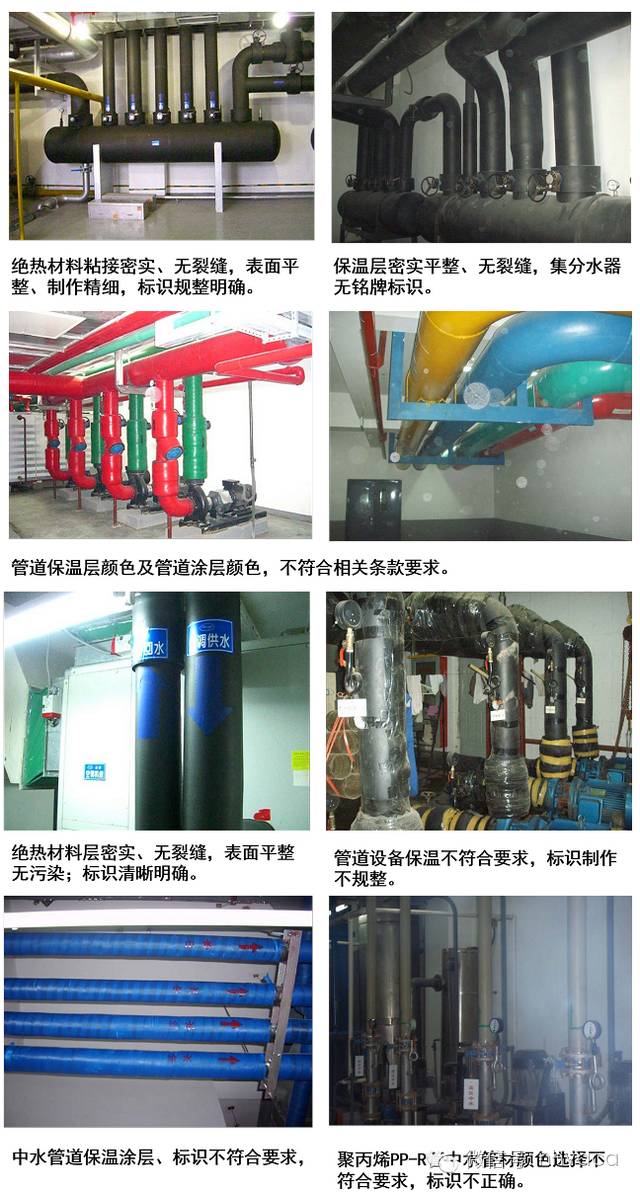

色標與標志

執行GB3043-200210.3.2，GB50235-97 9.0.9

1、各類設備、部件的油漆噴涂、保溫不得遮蓋銘牌標識。

2、水管道外壁為金屬的管材時，其外壁的顏色應 涂淺綠色；當采用塑料管材時應選用淺綠色的管材， 并在其外壁模印或打印明顯的耐久的“中水非飲用水”標志，嚴禁飲用水管道外壁使用淺綠色。

3、空調機房、制冷機房及管道：

冷凍供水管	綠色色環
冷凍回水管	棕色色環
冷卻水管	天蘭色色環
飲用水管	綠色色環
壓力排水管	灰色底漆黑色色環
污水鑄鐵管	灰色底漆黑色色環
保溫管道采暖熱水管	蘭色色環
保溫管道蒸汽管	黃色色環
天然氣管	棕色涂層
燃油管	黃色涂層
消防泵房管	紅色面漆
支吊架	銀粉面漆

注：其他系統管道按有關條款執行。

4、色環為50mm寬，外觀整齊美觀，直管段標識出各種系統管道用途，轉彎、過墻處應有色環表示，并標有箭頭走向。
